华为防火墙配置点到多点IPSec隧道

分支机构通过IPSec双VPN隧道连接到总公司和上级分支机构

市级分支机构通过PPPoE接入链路,分别向两个省级分支机构建立IPSec VPN隧道。且市级分支机构中不同的VLAN设备分别固定地访问不同的省级分支机构服务器。可以分别在两个省级分支机构建立策略模板方式的IPSec隧道。

组网需求

组网情况如下:

某企业按地域分为市级分支机构、省级分支机构、总部三个部分。USG_A、USG_B、USG_C分别作为对应区域的VPN网关设备。

市级分支机构由交换机连接三个系统,即ERP系统、OA系统和财务系统。为节约IP资源,市级分支机构通过PPPoE拨号接入Internet网络。

该企业网络需实现以下需求:

市级分支机构中OA系统和ERP系统的数据需要发送给省级分支机构相应的服务器进行日常办公,财务系统的数据需要上报给总部的财务管理服务器进行分析。这两种通信中,传输的数据都需要加密。

市级分支机构三个系统之间允许进行通信,三个系统中设备的IP地址都要由USG_A统一分配。

市级分支机构三个系统不允许以任何形式访问Internet。

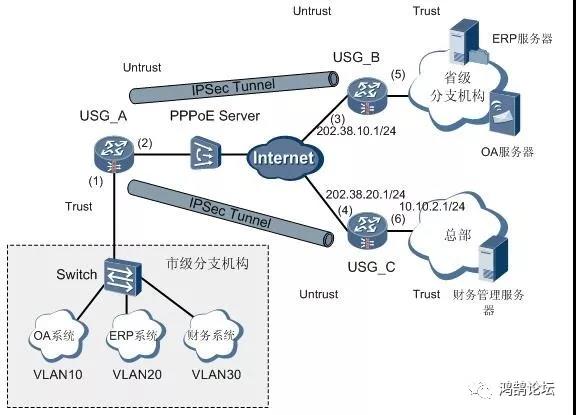

配置市级分支机构通过双VPN隧道连接到总部和省级分支机构

华为防火墙配置点到多点IPSec隧道 - 第1张  | 鹿鸣天涯

网络规划

由于不同的系统需要实现不同的业务,为保证业务独立,故将三个系统分别划分在3个VLAN中,即VLAN10、VLAN20和VLAN30。VLAN10为OA系统使用;VLAN20为ERP系统使用;VLAN30为财务系统使用。

为方便管理,VLAN10、VLAN20和VLAN30中的设备设置为自动获取IP地址,由USG_A通过DHCP来分配地址。

USG_A连接交换机的接口配置三个子接口,分别对应VLAN10、VLAN20和VLAN30。

市级分支机构和总部、市级分支机构和省级分支机构之间的通信数据都要经过IPSec加密,故需要在USG_A与USG_B之间以及USG_A和USG_C分别建立一条IPSec隧道。

配置IPSec隧道时,由市级分支机构系统主动发起连接,故总部和省级分支机构的VPN配置采用策略模板方式建立IPSec策略,接受市级分支机构发起的访问。

由于USG_A通过PPPoE拨号上网,没有固定IP地址,其IPSec策略要应用在Dialer接口上。

操作步骤

配置USG_A。

1.配置PPPoE拨号。

# 假设在PPPoE Server端的本地用户名设置为eee,密码设置为Admin@123,认证方式为PAP。

[USG_A] dialer-rule 9 ip permit

[USG_A] interface dialer 9

[USG_A-Dialer9] dialer user eee

[USG_A-Dialer9] dialer-group 9

[USG_A-Dialer9] dialer bundle 9

[USG_A-Dialer9] ip address ppp-negotiate

[USG_A-Dialer9] ppp pap local-user eee password cipher Admin@123

[USG_A-Dialer9] quit

[USG_A] interface GigabitEthernet 0/0/2

[USG_A-GigabitEthernet0/0/2] pppoe-client dial-bundle-number 9

[USG_A-GigabitEthernet0/0/2] quit

配置Dialer口后,可执行display pppoe-client session summary命令来查看PPPoE会话报文概要信息。出现以下结果后,说明拨号配置成功,并且已经分配了IP地址。

[USG_A] display pppoe-client session summary

PPPoE Client Session:

ID   Bundle  Dialer  Intf             Client-MAC    Server-MAC    State

1    9       9       GE0/0/2          0022a1002259  0022a10011aa  PPPUP  [USG_A] disply ip interface brief

*down: administratively down

(s): spoofing

Interface                   IP Address      Physical Protocol Description

Dialer9                     110.1.1.2        up       up(s)

# 将接口加入到安全区域。

[USG_A] firewall zone untrust

[USG_A-zone-untrust] add interface GigabitEthernet 0/0/2

[USG_A-zone-untrust] add interface dialer 9

[USG_A-zone-untrust] quit

# 域间配置包过滤。

[USG_A] firewall packet-filter default permit all

窍门:

firewall packet-filter default permit all命令中,打开了所有安全区域间的包过滤。请根据网络情况关闭不需要开放的域间缺省包过滤。

2.配置市级分支机构内网IP地址。

# 配置子接口,并划分VLAN。在子接口上配置DHCP,为内网设备分配IP地址。

[USG_A] interface GigabitEthernet 0/0/1.1

[USG_A-GigabitEthernet0/0/1.1] vlan-type dot1q 10

[USG_A-GigabitEthernet0/0/1.1] ip address 10.10.10.1 255.255.255.0

[USG_A-GigabitEthernet0/0/1.1] dhcp select interface

[USG_A-GigabitEthernet0/0/1.1] quit[USG_A] interface GigabitEthernet 0/0/1.2

[USG_A-GigabitEthernet0/0/1.2] vlan-type dot1q 20

[USG_A-GigabitEthernet0/0/1.2] ip address 10.10.20.1 255.255.255.0

[USG_A-GigabitEthernet0/0/1.2] dhcp select interface

[USG_A-GigabitEthernet0/0/1.2] quit[USG_A] interface GigabitEthernet 0/0/1.3

[USG_A-GigabitEthernet0/0/1.3] vlan-type dot1q 30

[USG_A-GigabitEthernet0/0/1.3] ip address 192.168.1.1 255.255.255.0

[USG_A-GigabitEthernet0/0/1.3] dhcp select interface

[USG_A-GigabitEthernet0/0/1.3] quit

# 将接口加入到安全区域。

[USG_A] firewall zone trust

[USG_A-zone-trust] add interface GigabitEthernet 0/0/1.1

[USG_A-zone-trust] add interface GigabitEthernet 0/0/1.2

[USG_A-zone-trust] add interface GigabitEthernet 0/0/1.3

[USG_A-zone-trust] quit

配置完成后,在VLAN10、VLAN20和VLAN30的设备上都设置为自动获取IP地址,则可以看到被分配了与相应子接口在同一网段的IP地址。如,在VLAN10内的设备上可查看到自动获取了10.10.10.0/24网段的IP地址。

3.配置IPSec功能。

a配置访问控制列表,定义要保护的数据流。

# 配置源IP地址为10.10.0.0/16、目的IP地址为10.10.1.0/24的规则。

[USG_A] acl 3000

[USG_A-acl-adv-3000] rule permit ip source 10.10.0.0 0.0.255.255 destination 10.10.1.0 0.0.0.255

[USG_A-acl-adv-3000] quit

# 配置源IP地址为192.168.1.0/24、目的IP地址为10.10.2.0/24的规则。

[USG_A] acl 3001

[USG_A-acl-adv-3001] rule permit ip source 192.168.1.0 0.0.0.255 destination 10.10.2.0 0.0.0.255

[USG_A-acl-adv-3001] quit

b配置USG_A到达USG_B和USG_C的静态路由。

[USG_A] ip route-static 0.0.0.0 0.0.0.0 Dialer 9

c创建IPSec安全提议。

[USG_A] ipsec proposal tran1

[USG_A-ipsec-proposal-tran1] encapsulation-mode tunnel

[USG_A-ipsec-proposal-tran1] transform esp

[USG_A-ipsec-proposal-tran1] esp authentication-algorithm sha1

[USG_A-ipsec-proposal-tran1] esp encryption-algorithm des

[USG_A-ipsec-proposal-tran1] quit[USG_A] ipsec proposal tran2

[USG_A-ipsec-proposal-tran2] encapsulation-mode tunnel

[USG_A-ipsec-proposal-tran2] transform esp

[USG_A-ipsec-proposal-tran2] esp authentication-algorithm sha1

[USG_A-ipsec-proposal-tran2] esp encryption-algorithm des

[USG_A-ipsec-proposal-tran2] quit

d创建IKE安全提议。

[USG_A] ike proposal 10

[USG_A-ike-proposal-10] authentication-method pre-share

[USG_A-ike-proposal-10] authentication-algorithm md5

[USG_A-ike-proposal-10] quit

[USG_A] ike proposal 11

[USG_A-ike-proposal-11] authentication-method pre-share

[USG_A-ike-proposal-11] authentication-algorithm md5

[USG_A-ike-proposal-11] quit

e 配置IKE本地用户名。

[USG_A] ike local-name USG_A

f 配置IKE peer。

[USG_A] ike peer a1

[USG_A-ike-peer-a1] local-id-type fqdn

[USG_A-ike-peer-a1] remote-id USG_B

[USG_A-ike-peer-a1] remote-address 202.38.10.1

[USG_A-ike-peer-a1] ike-proposal 10

[USG_A-ike-peer-a1] pre-shared-key Key123

[USG_A-ike-peer-a1] quit[USG_A] ike peer a2

[USG_A-ike-peer-a2] local-id-type fqdn

[USG_A-ike-peer-a2] remote-id USG_C

[USG_A-ike-peer-a2] remote-address 202.38.20.1

[USG_A-ike-peer-a2] ike-proposal 11

[USG_A-ike-peer-a2] pre-shared-key Key456

[USG_A-ike-peer-a2] quit

g 创建安全策略。

[USG_A] ipsec policy map1 10 isakmp

[USG_A-ipsec-policy-isakmp-map1-10] security acl 3000

[USG_A-ipsec-policy-isakmp-map1-10] proposal tran1

[USG_A-ipsec-policy-isakmp-map1-10] ike-peer a1

[USG_A-ipsec-policy-isakmp-map1-10] quit[USG_A] ipsec policy map1 11 isakmp

[USG_A-ipsec-policy-isakmp-map1-11] security acl 3001

[USG_A-ipsec-policy-isakmp-map1-11] proposal tran2

[USG_A-ipsec-policy-isakmp-map1-11] ike-peer a2

[USG_A-ipsec-policy-isakmp-map1-11] quit

h 在Dialer接口上引用安全策略。

[USG_A] interface Dialer 9

[USG_A-Dialer9] ipsec policy map1

配置完成后,可执行display ipsec policy命令查看IPSec的配置情况。出现以下显示信息说明配置成功。

[USG_A] display ipsec policy name map1

===========================================

IPsec Policy Group: “map1”

Using interface: {Dialer9}

===========================================

—————————–

IPsec policy name: “map1”

sequence number: 10

mode: isakmp

state: active

—————————–

security data flow : 3000

ike-peer name:  a1

perfect forward secrecy: None

proposal name:  tran1

IPsec sa local duration(time based): 22222 seconds

sa soft-duration time-based buffer: 22200 seconds

sa soft-duration traffic-based buffer: 22200 kilobytes

IPsec sa local duration(traffic based): 22222 kilobytes

IPSec sa anti-replay: use global

IPSec sa anti-replay window-size: use global

—————————–

IPsec policy name: “map1”

sequence number: 11

mode: isakmp

state: active

—————————–

security data flow : 3001

ike-peer name:  a2

perfect forward secrecy: None

proposal name:  tran2

IPsec sa local duration(time based): 22222 seconds

sa soft-duration time-based buffer: 22200 seconds

sa soft-duration traffic-based buffer: 22200 kilobytes

IPsec sa local duration(traffic based): 22222 kilobytes

IPSec sa anti-replay: use global

IPSec sa anti-replay window-size: use global

配置USG_B的IPSec功能

1.配置访问控制列表,定义要保护的数据流。

# 配置源IP地址为10.10.1.0/24、目的地址为10.10.0.0/16的规则。

[USG_B] acl 3000

[USG_B-acl-adv-3000] rule permit ip source 10.10.1.0 0.0.0.255 destination 10.10.0.0 0.0.255.255

[USG_B-acl-adv-3000] quit

2.配置USG_B到达USG_A的静态路由,假设下一跳地址为202.38.10.2。

[USG_B] ip route-static 10.10.0.0 255.255.0.0 202.38.10.2

3.创建IPSec安全提议。

[USG_B] ipsec proposal tran1

[USG_B-ipsec-proposal-tran1] encapsulation-mode tunnel

[USG_B-ipsec-proposal-tran1] transform esp

[USG_B-ipsec-proposal-tran1] esp authentication-algorithm sha1

[USG_B-ipsec-proposal-tran1] esp encryption-algorithm des

[USG_B-ipsec-proposal-tran1] quit

4.创建IKE安全提议。

[USG_B] ike proposal 10

[USG_B-ike-proposal-10] authentication-method pre-share

[USG_B-ike-proposal-10] authentication-algorithm md5

[USG_B-ike-proposal-10] quit

5.配置IKE本地用户名。

[USG_B] ike local-name USG_B

6.配置IKE peer。

[USG_B] ike peer b

[USG_B-ike-peer-b] local-id-type fqdn

[USG_B-ike-peer-b] remote-id USG_A

[USG_B-ike-peer-b] ike-proposal 10

[USG_B-ike-peer-b] pre-shared-key Key123

[USG_B-ike-peer-b] quit

7.创建安全策略。

[USG_B] ipsec policy-template map_temp 1

[USG_B-ipsec-policy-templet-map_temp-1] security acl 3000

[USG_B-ipsec-policy-templet-map_temp-1] proposal tran1

[USG_B-ipsec-policy-templet-map_temp-1] ike-peer b

[USG_B-ipsec-policy-templet-map_temp-1] quit

[USG_B] ipsec policy map1 10 isakmp template map_temp

8.在物理接口上引用安全策略。

[USG_B] interface GigabitEthernet 0/0/2

[USG_B-GigabitEthernet0/0/2] ipsec policy map1

配置完成后,可执行display ipsec policy命令查看IPSec的配置情况。出现以下显示信息说明配置成功。

<USG_B> display ipsec policy name map1

===========================================

IPsec Policy Group: “map1”

Using interface: {GigabitEthernet0/0/2}

===========================================

—————————–

IPsec policy name: “map1”

sequence number: 10

mode: template

state: active

—————————–

policy template name: map_temp

配置USG_C的IPSec功能

1.配置访问控制列表,定义要保护的数据流。

# 配置源IP地址为10.10.2.0/24,目的地址为192.168.1.0/24的规则。

[USG_C] acl 3000

[USG_C-acl-adv-3000] rule permit ip source 10.10.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

[USG_C-acl-adv-3000] quit

2.配置USG_C到达USG_A的静态路由,假设下一跳地址为202.38.20.2。

[USG_C] ip route-static 192.168.1.0 255.255.255.0 202.38.20.2

3.创建IPSec安全提议。

[USG_C] ipsec proposal tran1

[USG_C-ipsec-proposal-tran1] encapsulation-mode tunnel

[USG_C-ipsec-proposal-tran1] transform esp

[USG_C-ipsec-proposal-tran1] esp authentication-algorithm sha1

[USG_C-ipsec-proposal-tran1] esp encryption-algorithm des

[USG_C-ipsec-proposal-tran1] quit

4.创建IKE安全提议。

[USG_C] ike proposal 10

[USG_C-ike-proposal-10] authentication-method pre-share

[USG_C-ike-proposal-10] authentication-algorithm md5

[USG_C-ike-proposal-10] quit

5.配置IKE本地用户名。

[USG_C] ike local-name USG_C

6.配置IKE peer。

[USG_C] ike peer c

[USG_C-ike-peer-c] local-id-type fqdn

[USG_C-ike-peer-c] remote-id USG_A

[USG_C-ike-peer-c] ike-proposal 10

[USG_C-ike-peer-c] pre-shared-key Key456

[USG_C-ike-peer-c] quit

7.创建安全策略。

[USG_C] ipsec policy-template map_temp 1

[USG_C-ipsec-policy-templet-map_temp-1] security acl 3000

[USG_C-ipsec-policy-templet-map_temp-1] proposal tran1

[USG_C-ipsec-policy-templet-map_temp-1] ike-peer c

[USG_C-ipsec-policy-templet-map_temp-1] quit

[USG_C] ipsec policy map1 10 isakmp template map_temp

8.在物理接口上引用安全策略。

[USG_C] interface GigabitEthernet 0/0/2

[USG_C-GigabitEthernet0/0/2] ipsec policy map1

配置完成后,可执行display ipsec policy命令查看IPSec的配置情况。出现以下显示信息说明配置成功。

<USG_C> display ipsec policy name map1

===========================================

IPsec Policy Group: “map1”

Using interface: {GigabitEthernet0/0/2}

===========================================

—————————–

IPsec policy name: “map1”

sequence number: 10

mode: template

state: active

—————————–

policy template name: map_temp
